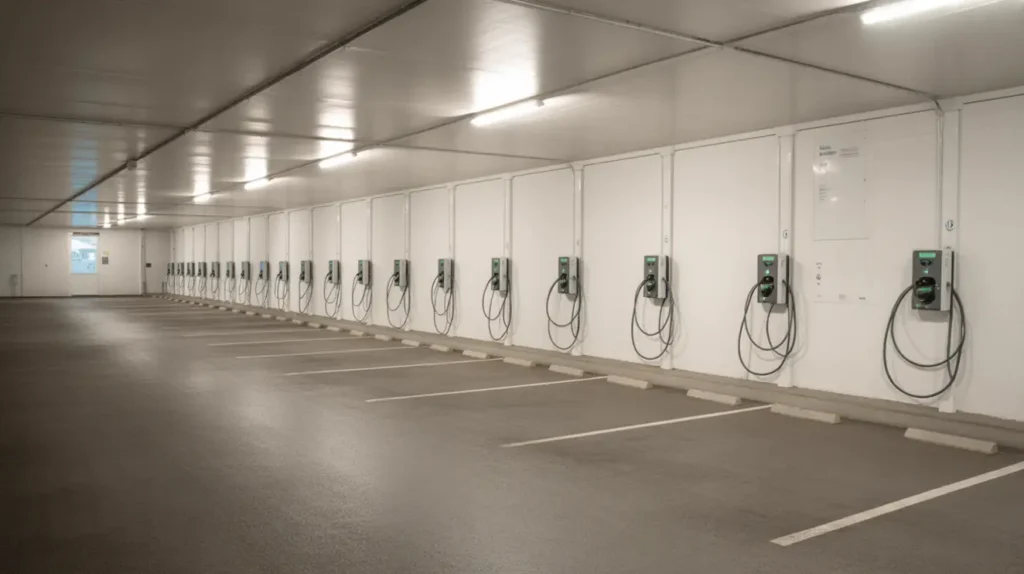

I samfällighetens garage i Näsbypark i Täby har vi genomfört en komplett installation av laddinfrastruktur för boende med fasta parkeringsplatser. Uppdraget omfattade projektering, ny matning från huvudcentral, montage av två undercentraler för laddning, dragning av kablage på kabelstegar samt installation och driftsättning av 20 laddboxar med typ 2. Målet var att ge dig som boende en säker och förutsägbar laddning, med tydlig mätning per användare och möjlighet att skala upp vid framtida behov.
Arbetet inleddes med lastberäkning och genomgång av befintlig anläggning, inklusive verifiering av TN-C-S system och kompletterande potentialutjämning i garaget. Från huvudcentralen drogs halogenfria kraftkablar FXQJ 5G16 till två undercentraler, där varje laddplats fördelades på individuella grupper om 16 A. I undercentralerna monterades dvärgbrytare och jordfelsbrytare typ A, och de installerade laddboxarna har inbyggd DC-övervakning enligt kraven. Fram till varje box drogs EXQJ 5G2,5 i stålrör och på kabelstege för mekaniskt skydd, med infästning i betong med slagankare. Genomföringar i väggar och bjälklag brandtätades med godkända massor i klass EI60. Boxarna placerades på 1,2 meters höjd med skydd mot påkörning, kapsling anpassades för garageklimat och all utrustning märktes med grupp, säkringsstorlek och parkeringsnummer. För dynamisk lastbalansering installerades energimätning i inkommande matning och styrning som fördelar effekt mellan bilarna för att hålla huvudsäkringarna inom dimensionering. Åtkomst sker med tagg och varje plats har egen MID-godkänd energimätning för rättvis debitering.
Innan driftsättning utfördes isolationsmätning 500 V, kontinuitetsprov av skyddsledare, kontroll av loopimpedans för utlösningsvillkor samt funktionstest av jordfelsbrytare. Vi verifierade lastbalanseringen genom simulerad toppbelastning och genomförde provladdning med flera bilar parallellt, där spänningsfall och temperatur i komponenter loggades. Egenkontroller, mätprotokoll och relationsritningar överlämnades till styrelsen, tillsammans med driftrutiner för tillsyn och förslag på etappvis utbyggnad baserad på kvarvarande kapacitet i servis och huvudsäkring. Som förvaltare får du därmed en anläggning som är tydligt dokumenterad, enkel att administrera och förberedd för fler platser.
